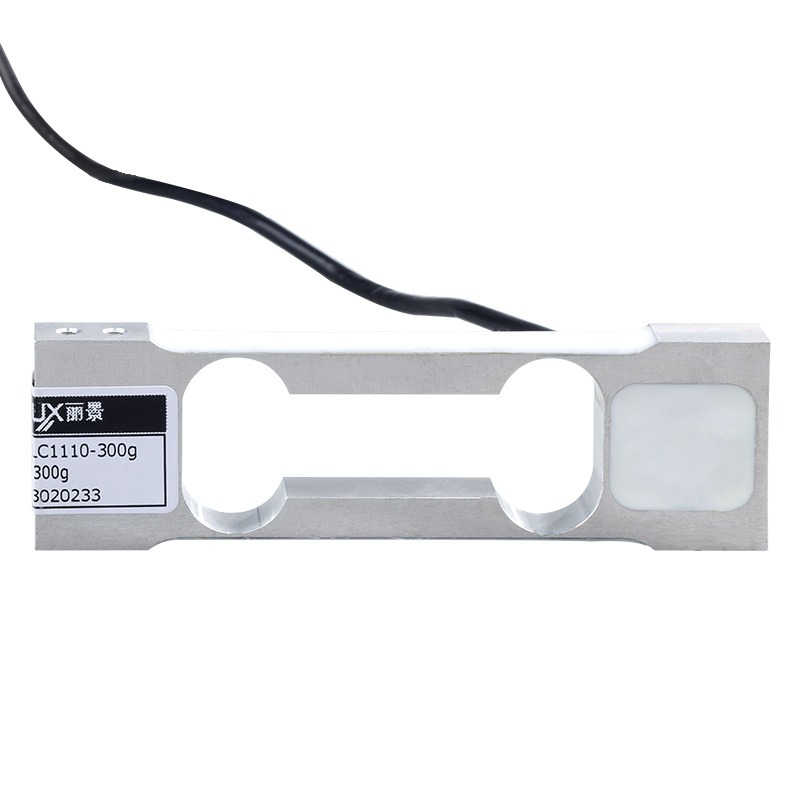

1.Что такое тензодатчики с одной точкой приложения нагрузки и почему они важны

Тензодатчики с одной точкой приложения нагрузки (или Single Point Load Cells) — это одни из самых популярных видов весоизмерительных датчиков. Их ключевая особенность заключается в способности точно измерять вес или силу независимо от того, в каком месте платформы находится нагрузка. Это достигается благодаря компенсации эксцентриситета, что делает такие датчики идеальными для небольших и средних весов, особенно в торговле, упаковке и лабораториях. Принцип действия у них основан на тензорезисторах, которые приклеиваются к металлическому корпусу — чаще всего это алюминий или нержавеющая сталь. При деформации конструкции, вызванной приложением нагрузки, изменяется сопротивление этих тензорезисторов. В результате возникает электрический сигнал, пропорциональный весу. Простая и надёжная физика, проверенная временем.

2. Преимущества конструкции и где они применяются

Главное преимущество этих датчиков — высокая точность даже при смещении центра тяжести груза. Это особенно важно в случаях, когда платформа весов неидеально сбалансирована или предметы на ней располагаются не строго по центру. Именно по этой причине Single Point Load Cells широко применяются в платформенных весах, контрольных системах взвешивания, а также в кассовых весах в магазинах. Компактность конструкции позволяет встраивать такие датчики в ограниченные пространства, обеспечивая при этом стабильную и надёжную работу. Их используют и в производственных линиях, где важно быстрое и точное измерение массы упакованных товаров.

3. Как установить тензодатчик с одной точкой — просто и понятно

Установка Single Point датчика довольно проста, особенно если сравнивать с многодатчиковыми системами. Сам датчик крепится болтами к жёсткому основанию, а сверху устанавливается платформа, которая передаёт вес на чувствительный элемент. Чтобы система работала корректно, важно, чтобы платформа была равномерно распределена и имела достаточную жёсткость. Также стоит помнить о внешних условиях: колебания температуры, вибрации или пыль могут повлиять на точность. Поэтому желательно использовать защитные кожухи, изоляцию от вибраций и средства защиты от перегрузок. Ещё один важный этап — правильное подключение проводов к усилителю сигнала или весовому контроллеру, а затем обязательная калибровка системы. Только при соблюдении всех условий можно рассчитывать на точные и стабильные показания.

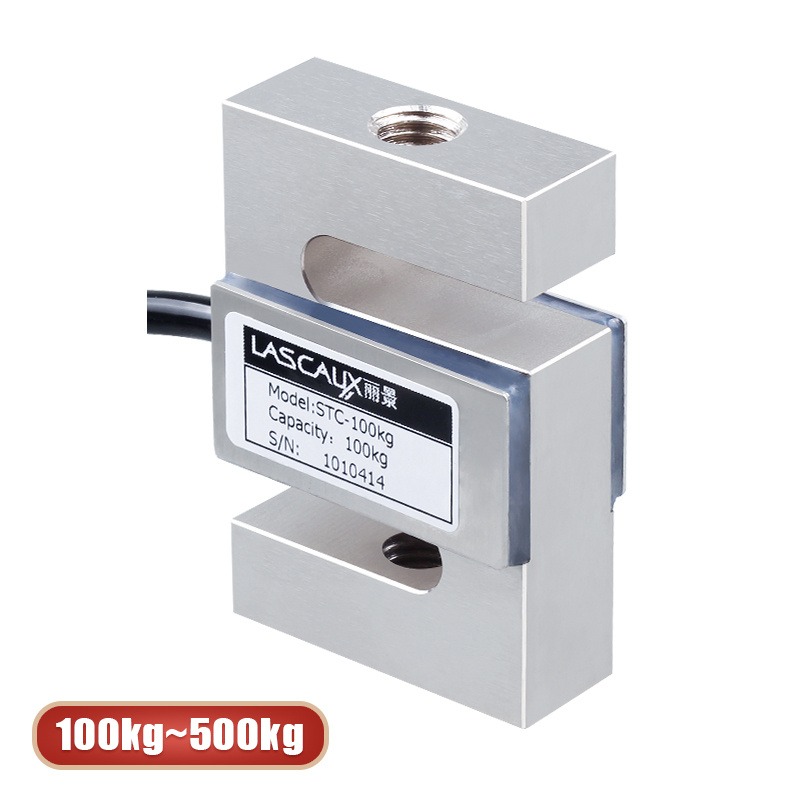

4. S-образные тензодатчики — когда важна сила, а не только вес

В отличие от однопозиционных датчиков, S-образные тензодатчики (S-Type) предназначены для измерения не только массы, но и напряжения или сжатия. Они получили своё название благодаря характерной форме, напоминающей букву «S». Их часто используют в подвесных системах, где груз висит, а не лежит на платформе. Типичные применения — крановые весы, взвешивание бункеров, дозирующие устройства и даже испытательные машины для тестирования прочности материалов. Конструкция датчика позволяет монтировать его вдоль линии действия силы, что особенно удобно в динамических системах с меняющимися нагрузками. При этом важно обеспечить правильную осевую установку — даже небольшое отклонение может повлиять на точность измерений.

5. Сравнение преимуществ и ограничений каждого типа

Итак, в чём плюсы и минусы каждого решения?

Single Point Load Cells:

• ✅ Простота монтажа и настройки;
• ✅ Дешевизна по сравнению с другими решениями;
• ✅ Отличная точность при небольших и средних нагрузках;
• ✅ Хорошо работают с эксцентрично размещёнными грузами;

S-Type Load Cells:

• ✅ Отлично работают на растяжение и сжатие;
• ✅ Идеальны для подвесных систем и тяжёлых грузов;
• ✅ Высокая точность при правильной установке;

Выбор между этими двумя видами зависит от задач. Если вам нужны компактные весы для магазина, выбор очевиден — Single Point. А вот если вы измеряете вес бункеров, мешков или испытываете материалы, без S-type не обойтись.

6. Как сделать правильный выбор: подводим итоги

Выбор между Single Point и S-образными тензодатчиками должен основываться на характере нагрузки, способе монтажа и условиях эксплуатации. Если задача — просто взвесить товар на платформе, где нагрузка не превышает 100–200 кг, Single Point обеспечит точность, простоту и экономию. А вот для промышленных применений с подвесными грузами, где возможны вибрации, порывы ветра или скачки нагрузки, лучше выбрать S-type.

Важно помнить: какой бы тип датчика вы ни выбрали, качество установки, защита от внешних факторов и регулярная калибровка играют ключевую роль в точности измерений. Ведь даже самый продвинутый датчик не сможет дать надёжные данные, если нарушена геометрия установки или присутствуют сильные помехи.
