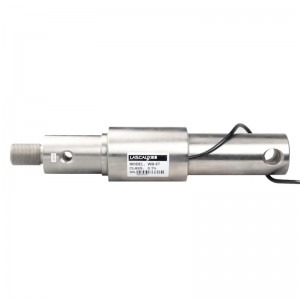

Что такое тензодатчик и как он работает?

Тензодатчик — это устройство, которое измеряет вес или силу. Мы сталкиваемся с ними каждый день, даже не замечая: они установлены в напольных весах, на производстве, в лабораториях. Но как именно работает тензодатчик? Ответ заключается в хитром сочетании механики и электроники. Устройство преобразует физическую силу в электрический сигнал, который затем можно считать как вес. Чтобы понять это подробнее, сначала нужно разобраться в базовом принципе работы тензодатчика.

Основной принцип работы тензодатчиков: тензорезисторы

Главный принцип работы тензодатчика основан на использовании тензорезисторов. Когда на тензодатчик действует нагрузка, тензорезисторы внутри него слегка деформируются. Эти маленькие электрические элементы измеряют изменения сопротивления. Они приклеены к гибкому металлическому элементу — балке или платформе. Под действием силы металл немного изгибается, и тензорезисторы растягиваются или сжимаются, в зависимости от направления нагрузки. Изменение формы приводит к изменению сопротивления, которое прямо пропорционально приложенной силе или весу. Именно это изменение и фиксируется системой.

Преобразование силы в электрический сигнал

Когда тензорезисторы фиксируют изменение сопротивления, они преобразуют его в электрический сигнал. Внутри тензодатчика находится мостовая схема Уитстона, которая позволяет точно измерять изменения сопротивления. Эта схема состоит из четырёх тензорезисторов, соединённых мостом. При действии силы два из них растягиваются, а два других сжимаются, создавая разбалансировку сопротивлений. Это приводит к появлению небольшого выходного напряжения — всего несколько милливольт. Поскольку сигнал очень слабый, его необходимо усилить с помощью усилителя. После усиления сигнал преобразуется в аналоговый или цифровой формат и передаётся на устройство отображения данных, где он отображается в виде значения веса.

Почему важна калибровка

Чтобы тензодатчик показывал точные данные, его нужно обязательно калибровать. Калибровка — это настройка выходного сигнала тензодатчика таким образом, чтобы он соответствовал известной массе. Без правильной калибровки прибор может показывать неправильные значения. Процесс включает установку стандартных грузов на датчик и корректировку электроники, чтобы показания точно соответствовали реальному весу. Обычно калибровка проходит в три этапа: сначала устанавливают "ноль" без нагрузки, затем прикладывают известный вес и, наконец, настраивают систему так, чтобы показания совпадали с эталонными значениями. Регулярная калибровка особенно важна в коммерческих и промышленных условиях.

Как проверить исправность тензодатчика

Чтобы убедиться, что тензодатчик работает правильно, необходимо регулярно проводить проверки и техобслуживание. Самый простой способ — осмотреть его на наличие повреждений: трещин, коррозии или оборванных проводов. Особое внимание стоит уделить тензорезисторам и соединениям. Можно также наложить известный вес и проверить, соответствуют ли показания ожидаемым значениям. Если наблюдаются скачки или нестабильность в показаниях, это повод насторожиться. Полезно также измерить сопротивление тензорезисторов с помощью мультиметра, особенно если датчик перестал подавать сигнал. Проверка проводки поможет выявить окисление или ослабленные соединения, которые могут снижать точность работы устройства.

Как понять, что тензодатчик неисправен

Хотя тензодатчики в целом надёжные, со временем они могут выйти из строя. Признаками неисправности являются нестабильные или неправильные показания при постоянной нагрузке. Если выходной сигнал "плавает" или становится нестабильным, это может указывать на внутренние повреждения. Иногда тензодатчик показывает нулевые значения при наличии груза, что говорит о возможных проблемах с электроникой или самими тензорезисторами. Ещё одна проблема — расхождение показаний с реальным весом, называемое дрейфом нуля или сдвигом диапазона. Такие неисправности могут возникать из-за перегрузки, воздействия влаги, усталости материала или скачков напряжения. Если есть подозрение на неисправность, лучше всего заменить датчик или обратиться к специалисту. Измерение сопротивления и сравнение его с нормативными значениями поможет понять, работает ли тензодатчик правильно или требует замены.
